​16G101建筑图集解析（六）-悬挑梁、非框架梁钢筋下料计算式

16G101建筑图集解析（六）-悬挑梁、非框架梁钢筋下料计算式

一、悬挑梁的钢筋计算式

1．挑梁上部钢筋计算

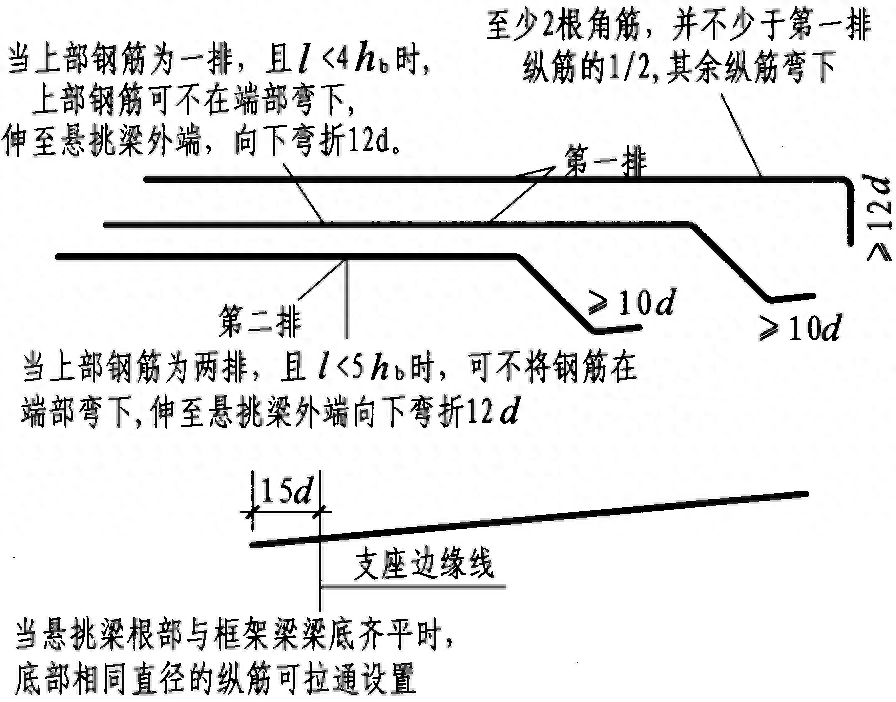

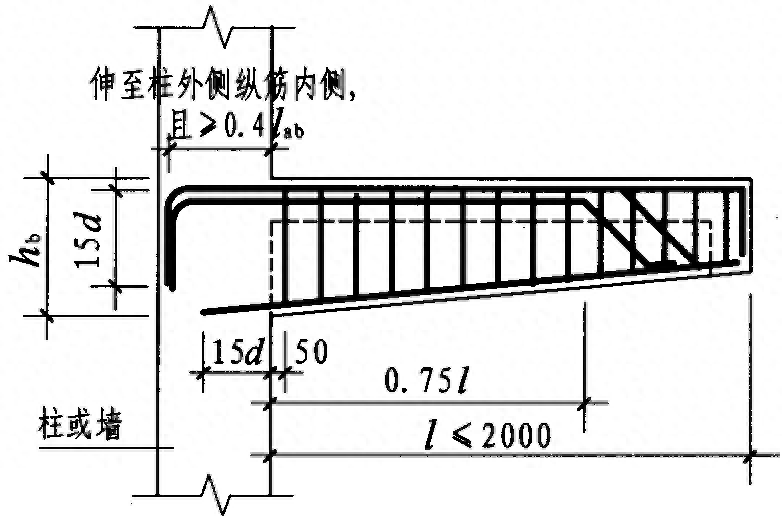

悬挑梁通常按以下方式进行配筋，如图1-1所示。

图1-1 悬挑梁配筋图

悬挑梁上部钢筋长度＝净跨长+左支座锚固长度+12d-保护层厚度

2．悬挑梁下部钢筋计算

悬挑梁下部钢筋长度＝净跨长+左支座锚固长度

3．端支座负筋计算

端支座负筋长度（第一排）＝净跨长/3+支座锚固长度

端支座负筋长度（第二排）＝净跨长/4+支座锚固长度

4．悬挑跨跨中钢筋计算

悬挑跨跨中钢筋长度＝第一跨净跨长/3+支座宽+悬挑净跨长+12d-保护层

二、屋面框架梁钢筋计算

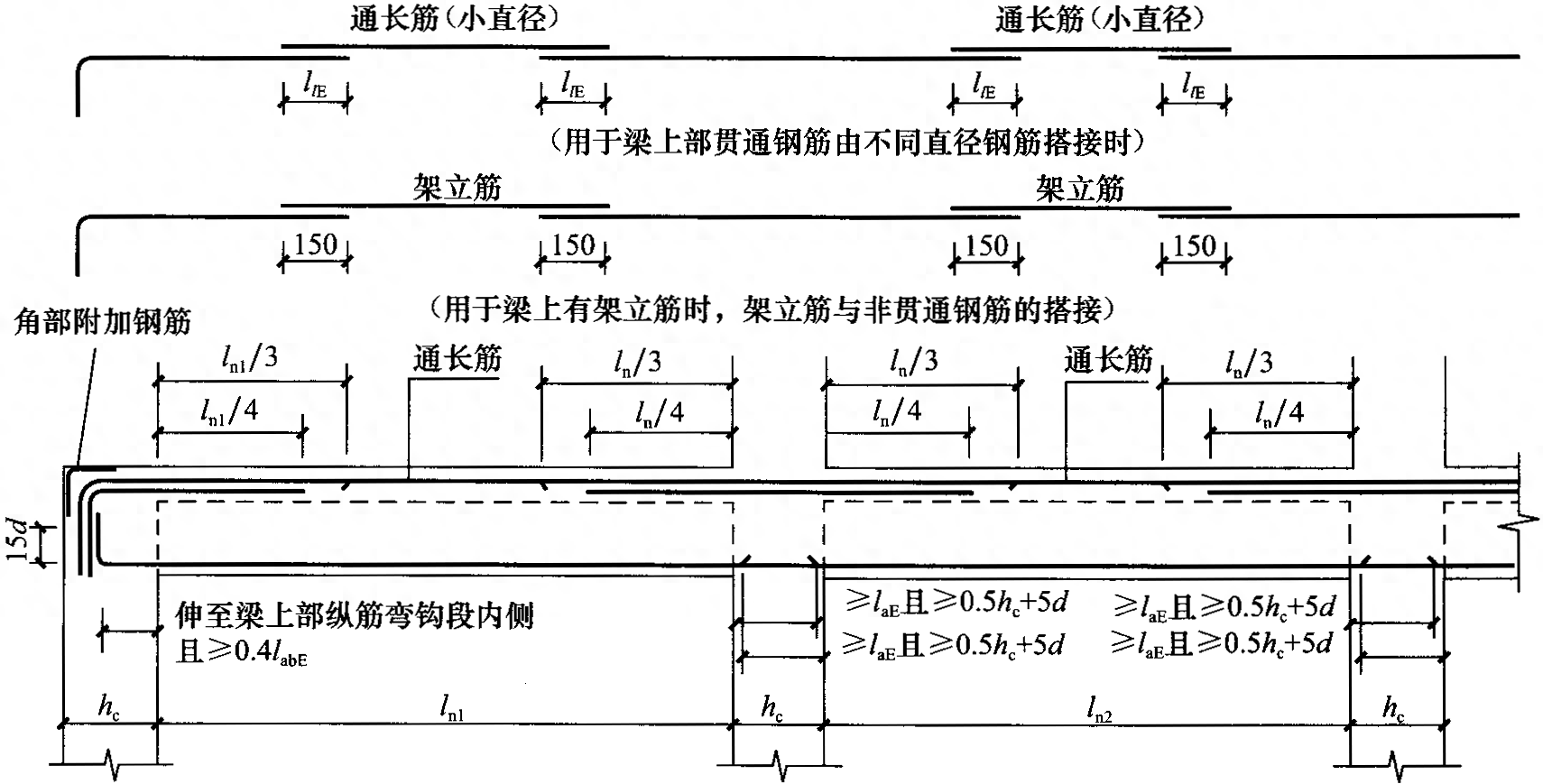

屋面框架梁纵向钢筋构造如图1-2所示。

图1-2 屋面框架梁纵向钢筋构造

屋面框架除上部通长筋和端支座负筋弯折长度伸至梁底，其他钢筋的算法和楼层框架梁相同。

（1）屋面框架梁上部贯通筋长度

屋面框架梁上部筋长度＝通跨净长+（左端支座宽-保护层）+（右端支座宽-保护层）+弯折（梁高-保护层）*2

（2）屋面框架梁上部第一排负筋长度

屋面框架梁上部第一排端支座负筋长度＝净跨Lnl/3+（左端支座宽-保护层）+弯折（梁高-保护层）

（3）屋面框架梁上部第二排负筋长度

屋面框架梁上部第二排端支座负筋长度＝净跨Lnl/4+（左端支座宽-保护层）+弯折（梁高-保护层）

三、非框架梁钢筋计算

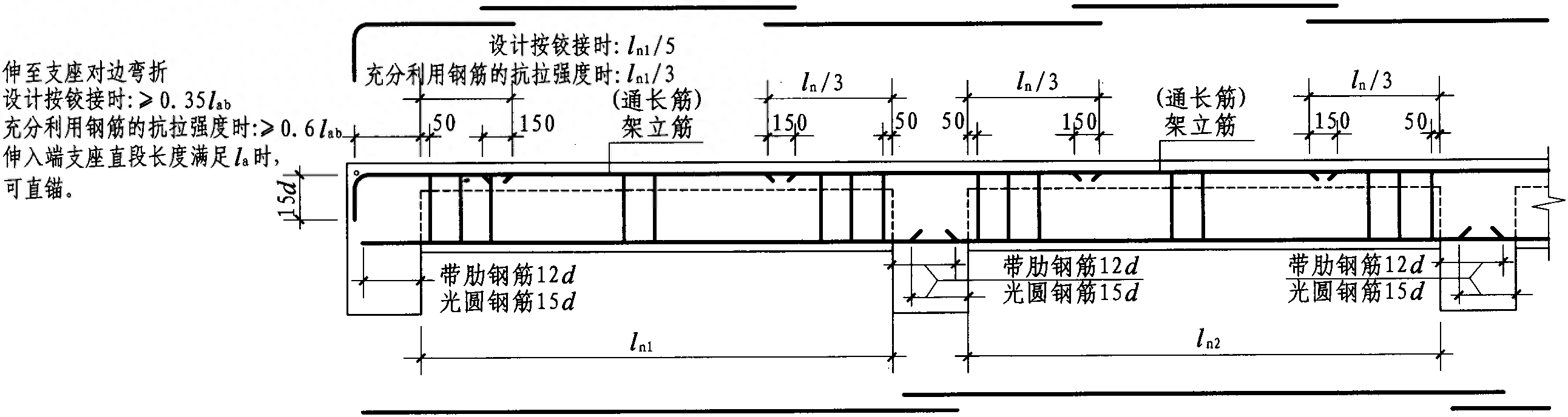

非框架梁配筋构造，见图1-3

图1-3 非框架梁配筋构造

非框架梁上部纵筋长度＝通跨净长ln+左支座宽+右支座宽-2*保护层厚度+2*15d

1．非框架梁为弧形梁时

当非框架梁直锚时：

下部通长筋长度＝通跨净长ln+2*la

当非框架梁不为直锚时：

下部通长筋长度＝通跨净长ln+左支座宽+右支座宽-2*保护层厚度+2*15d

非框架梁端支座负筋长度＝ln/3+支座宽-保护层厚度+15d

非框架梁中间支座负筋长度＝max（ln/3，2ln/3）+支座宽

2．非框架梁为直梁时

下部通长筋长度＝通跨净长ln+2*12d

当梁下部纵筋为光圆钢筋时

下部通长筋长度＝通跨净长ln+2*15d

非框架梁端支座负筋长度＝ln/5+支座宽-保护层厚度+15d

当端支座为柱、剪力墙、框支梁或深梁时

非框架梁端支座负筋长度＝ln/3+支座宽-保护层厚度+15d

非框架梁中间支座负筋长度＝max（ln/3，2ln/3）+支座宽
