施工图纸作为工程的基础资料，是建筑施工的重要依据，懂得图纸的查看与审核，能够有效降低工程的设计误差和缺陷，影响着工程建设的各个环节，在当前重实际而轻图纸的情况下，导致很多施工人员连基本的工程图纸都看不懂。

这里给大家介绍常见的8种常见施工图纸图例，包含基础知识4项、建筑施工图2项，以及结构施工图两项，你能看懂几个？内容参考《房屋建筑制图统一标准》。

一、基础知识4项

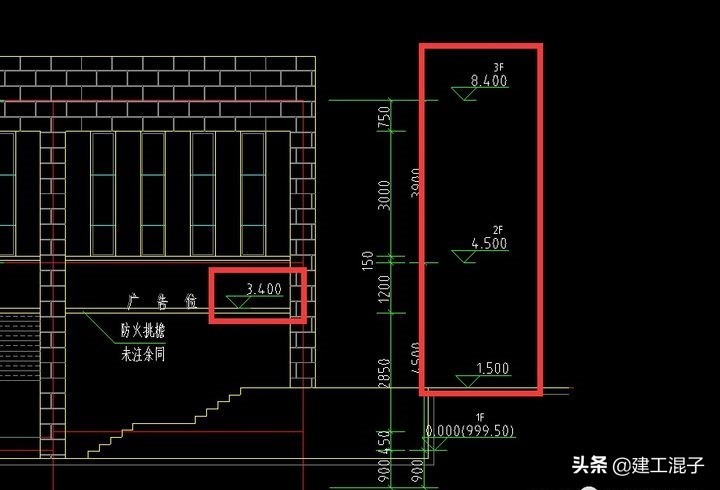

1、标高是指将某点对应的绝对标高定义为±0.000，分相对标高与绝对标高，直接看图，图中4.500m也被称为相对标高

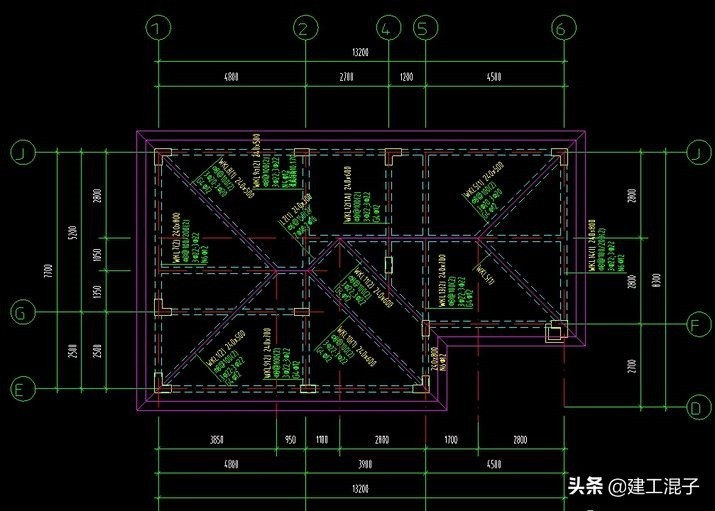

2、定位轴线

基本定位为确定主要工程结构位置的线，例如建筑的进深与跨度。标注编号规则，横向从左到右按阿拉伯数字标注，竖向从小至上用拉丁字母，其中字母I、O、Z为区分数字1、0、2，不可使用，对于附加定位轴线，要用分数表示以做区分（如下图）。

3、剖视符号

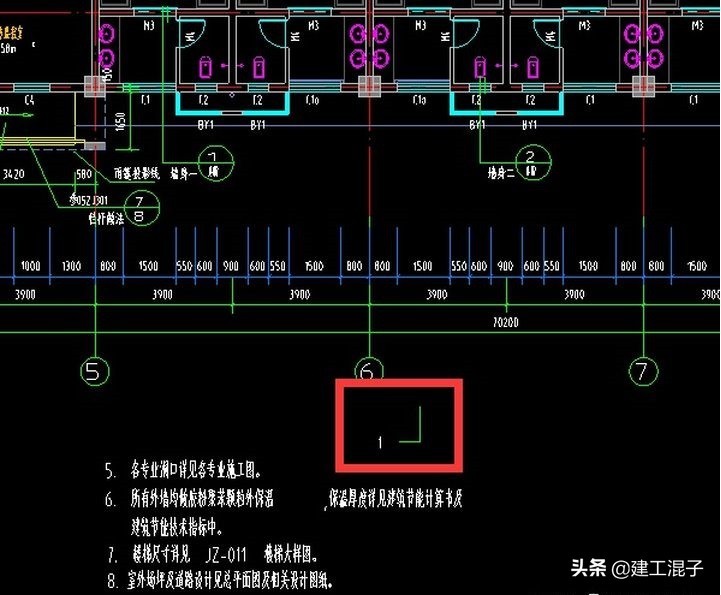

剖视符号分为两种：剖切视图符号和剖面图，看图，剖切符号的视图是∟，字母或者数字在哪边，表示朝哪边看；剖面图是长细线，图幅标识中标注在哪边，标识朝哪边看（如下图所示）。

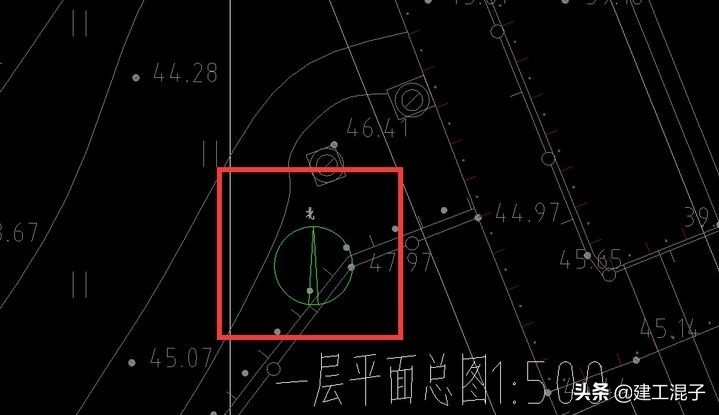

4、指北针，这个不多累述，直接看图。

二、建筑施工图

施工图包含建筑结构布局、装饰、细部构造和施工要求等多个方面，又细分平面图、定位图、设计说明、门窗表、立面图、剖面图等，但今天我们不看这些，我们来看基础。

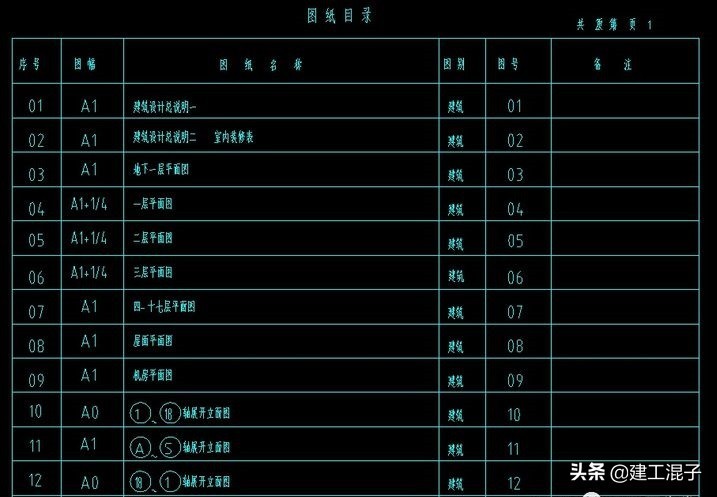

1、图纸目录表，这要是都看不懂，还怎么看细节，如下图中图幅、名称介绍，不同楼层的图幅划分和轴展开立面图。

2、设计建筑总说明

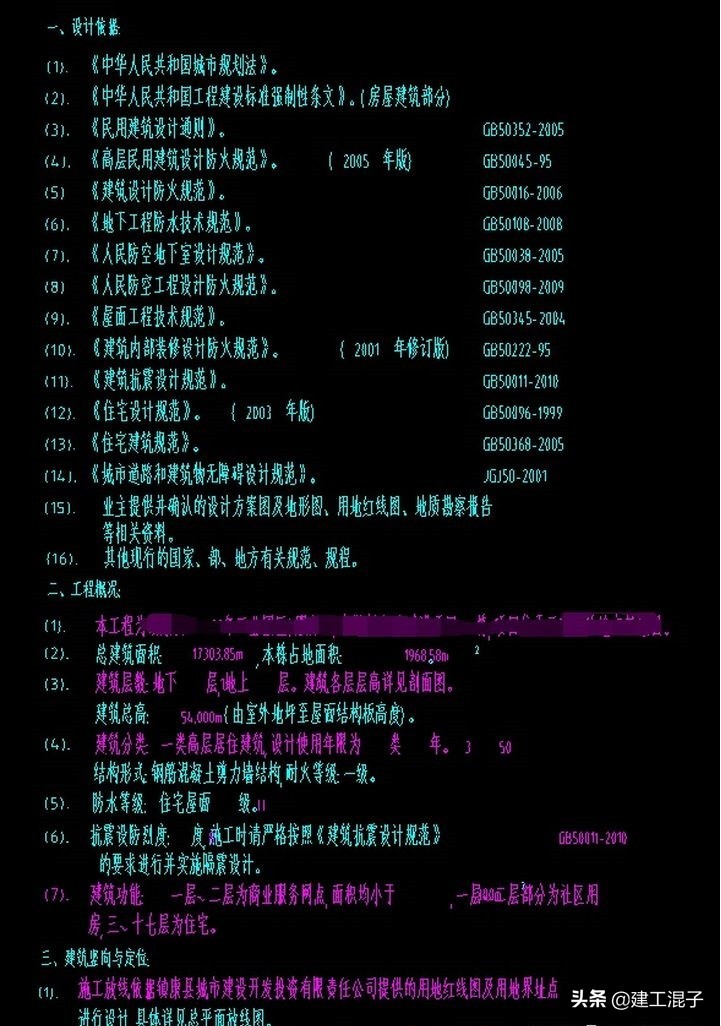

工程师级别人员最熟悉图纸，项目工程的概要和说明一览无余，包括工程规模、设计标准及依旧、施工标志和材料要求等多个方面。（如下图所示），能拿到让你仔细观摩，说明你的等级不低。

三、结构施工图

结构施工图是关于承重构件的布置，其中最难得就是钢筋的分布。这也就使用到我们常见的几种标注施工图：柱平法施工图、剪力墙平法施工图、板平法施工图。

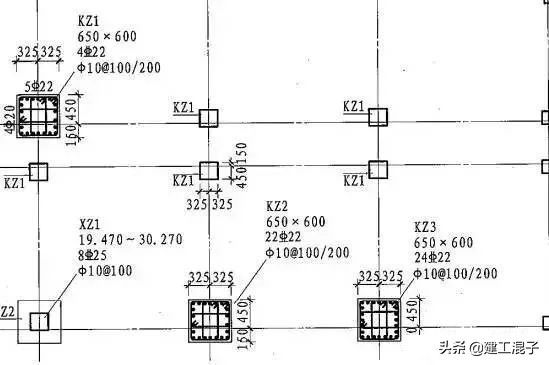

1、柱平施工图（先看图）

以界面注写KZ3为例：截面尺寸650x600；

主筋24根HRB400直径22的钢筋；

箍筋HPB300直径10；

加密区间距100，非加密区间距200(mm)。

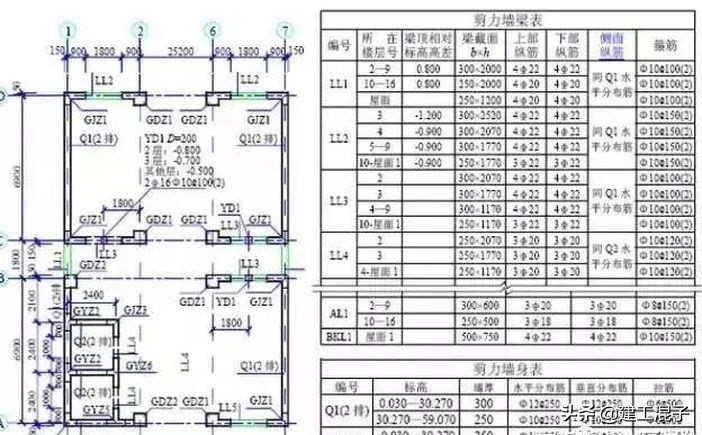

2、剪力墙平法施工图，直接看图纸

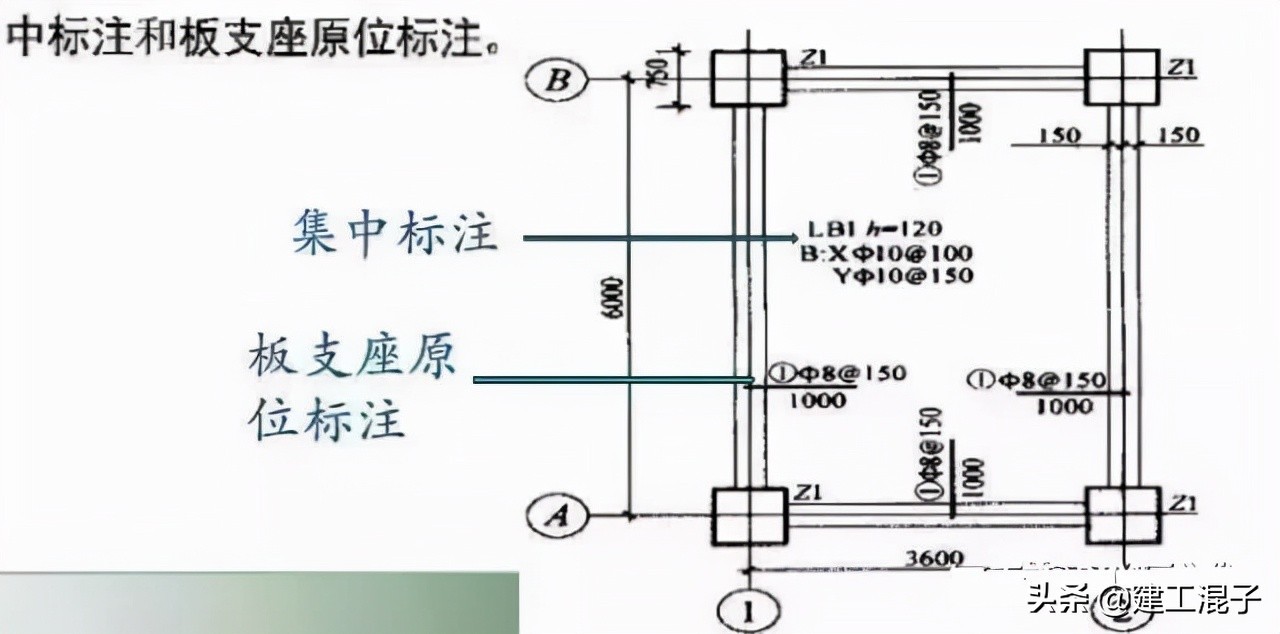

3、板平法施工图，直接看图纸
