​电接点压力表控制接线图

电接点压力表控制接线图

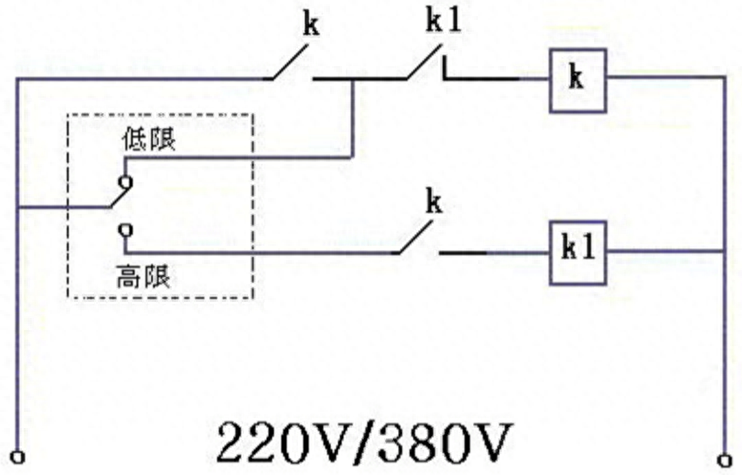

图（一）

图1为水泵自动上水电接点压力表控制接线图，工作过程：当水压降低时电接点压力表中间触点与低限触

点接通--经K1常闭触点到达接触器K（主接触器），K线圈得电吸合，K辅助常开触点接通，使K形成自保

持电路（这时因压力上升电接点压力表中间触点与低限触点已离开），K得电带动主触点接通电源供给水

泵工作。当压力上升到设定压力时，电接点压力表中间触点与高限触点接通，经K辅助触点到达K1（继电

器）线圈，K1吸合，K1辅助常闭触点断开K线圈释放，主触点断开停止给水泵工作电源。K1线圈串入辅助

触点K的目的是为了K1能够可靠关断，因压力表在高压区压力抖动造成电接点有时也会接触不可靠，所以

串入辅助触点K，一但K1进入失电K也失电，K失电，K的辅助触点会将K1的回路可靠断开。

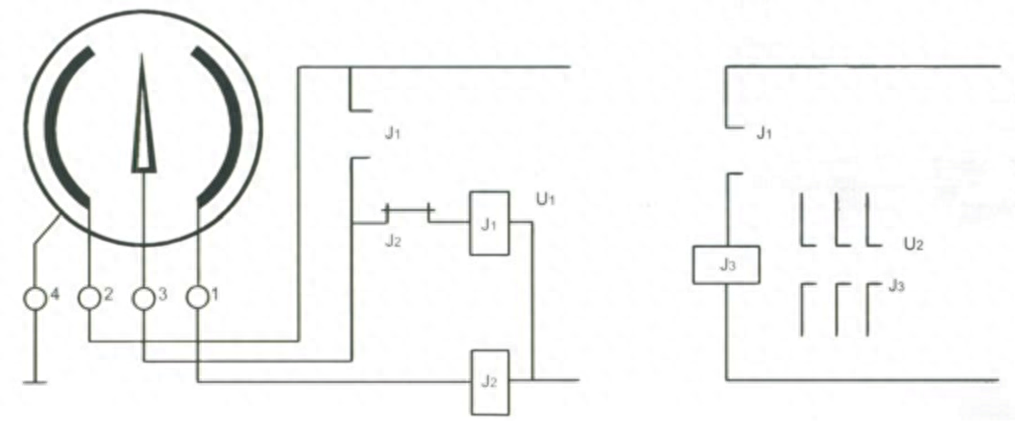

电接点压力表接线图

电接点压力表有三根接线，一根是公用的，表针是可调的，可将一个表针调到0.4M，接低压启动控制继电器，另一个表针调到0.6M，接高压停止继电器，公用线是高低压控制的公用线。

上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值。实际压力在上限之上时，与上限接通，与下限断开。实际压力在上下限之间时，公共端与上限，下限都断开。实际压力在下限之下时，公共端与下限接通，与上限断开， 电接点压力表就是控制上下限压力用的。
